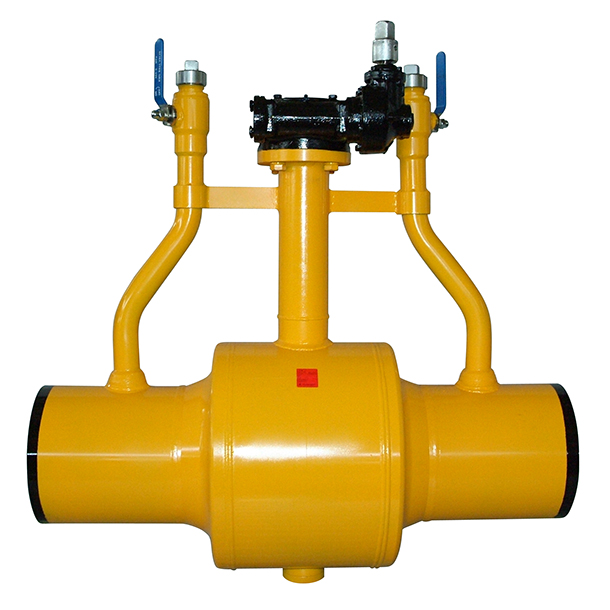

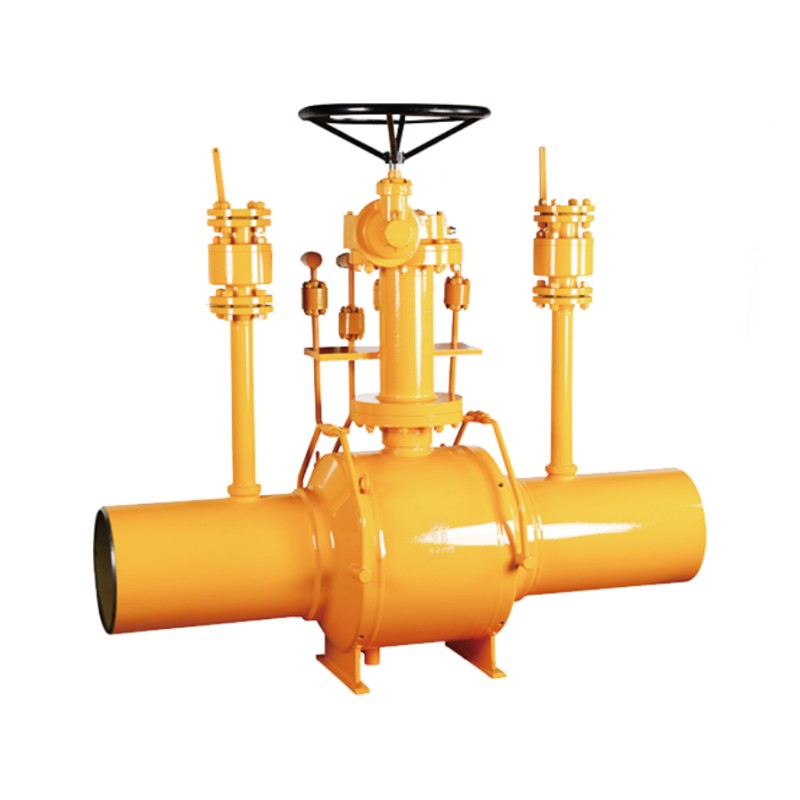

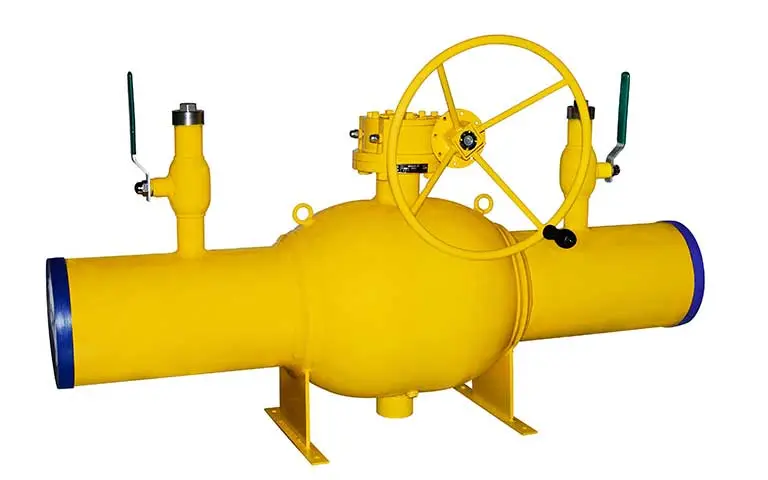

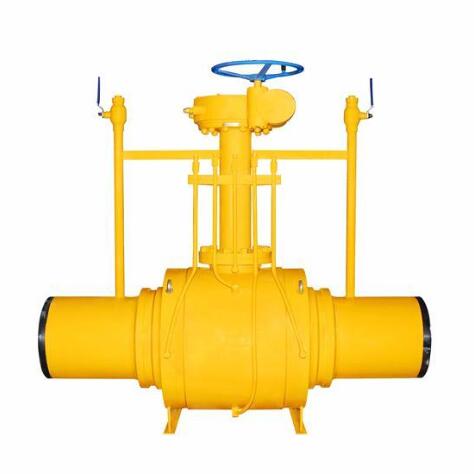

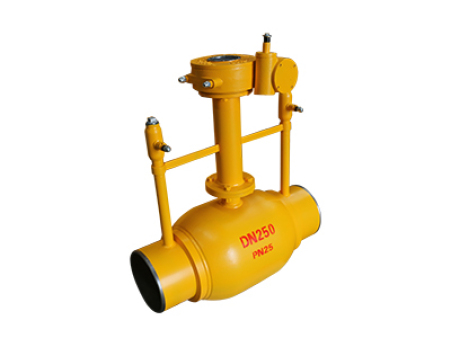

DN 15-800mm තෙල් සහ ගෑස් වෑල්ඩින් බෝල් කපාටය

මධ්යම උෂ්ණත්වය: ≤120 ℃
මෙහෙයුම් ආකාරය: බෙල් ආම්පන්න, ඔප දැමූ සැරයටිය
මධ්‍යම: කාබන් වානේ සමඟ ප්‍රතික්‍රියා නොකරන ස්වභාවික වායු, වායු, වායු සහ මාධ්‍යය
ප්රමාණය: DN40-900
පීඩනය: 1.6/2.5/4.0Mpa
ශරීර ද්රව්ය: WCB
සම්බන්ධතා ක්රමය: වෙල්ඩින්

දැන් අමතන්න pdf වෙත බාගත කරන්න

නිෂ්පාදන විස්තර

නිෂ්පාදන ටැග්

නිෂ්පාදන පරාමිතීන්:

ප්රධාන කොටස්වල තෙල් සහ ගෑස් වෑල්ඩින් කරන ලද බෝල කපාට ද්රව්ය

ප්රධාන කොටස්වල තෙල් සහ ගෑස් වෑල්ඩින් කරන ලද බෝල කපාට ද්රව්ය
කොටස නම	ද්රව්ය
කපාට ශරීරය	WCB
පන්දුව	මල නොකන වානේ
කපාට කඳ	මල නොකන වානේ
මුද්රාව	PTFE

තෙල් සහ ගෑස් වෑල්ඩින් කරන ලද බෝල කපාට මානයන් සහ සම්බන්ධතා මානයන්

තෙල් සහ ගෑස් වෑල්ඩින් කරන ලද බෝල කපාට මානයන් සහ සම්බන්ධතා මානයන්
PN	නාමික විෂ්කම්භය (මි.මී.)	ප්‍රමාණය (මි.මී.)
PN	නාමික විෂ්කම්භය (මි.මී.)	A	L	D1	d	D (GB)
25	40	300	1000	88.9	38	45
	50	300	1000	114.3	50	57
	65	300	1000	139.7	65	73
	80	300	1000	168.3	80	89
	100	300	1000	177.8	100	108
	125	400	1000	219.1	125	133
	150	400	1000	273	150	159

	100	300	1000	177.8	100	108
	125	400	1000	219.1	125	133
	150	400	1000	273	150	159
	200	400	1100	355.6	200	219
	250	500	1100	426	250	273
	300	500	1230	508	290	325
	350	500	1400	558.8	350	377
	400	500	1550	680	400	426
	500	600	1700	830	500	529
	600	700	2000	1000	600	630
	700	700	2195	1150	700	720
	800	800	2300	1252	770	820
	900	900	2550	1456	874	920
